Мобильный
пост для подготовки метизов
Болтомойка

Полный цикл подготовки крепежа непосредственно на строительном объекте

Расконсервация→мойка→ополаскивание → сушка → прогонка резьбы→ смазка→сборка болтокомплектов

• База - контейнер 20 футов

• до 100 кг/ч

• 1-2 оператора

• производство в Санкт-Петербурге, Алматы и Павлодаре

Получить КП Экономика

Сколько вы сэкономите на подготовке крепежа?

Введите объём метизов — сравним сроки и затраты при использовании «Болтомойки» и при организации кустарного поста на объекте.

Объём крепежа

тонн

Окупаемость

—

Экономия времени

—

За счёт более высокой производительности и меньшего количества задействованного персонала.

«Болтомойка»

—

ориентировочный срок

Кустарный пост

—

ориентировочный срок

Человеко-часов «Болтомойка»

—

Человеко-часов кустарный пост

—

Экономия на персонале + проживании и питании

—

При сравнении с кустарной организацией работ.

Ориентировочная точка окупаемости

≈ 40 тонн

Точка рассчитана исходя из разницы стоимости оборудования ≈ 1,4 млн ₽ и экономии эксплуатационных затрат. Стоимость оборудования в расчёт операционной экономии не включается.

* Расчёт основан на заданных параметрах. Подробнее — в разделе «Экономика»

Расчёт является ориентировочным и основан на экономической модели, опубликованной на сайте. Фактические затраты зависят от условий объекта, режима работы, количества персонала и стоимости проживания.

```

Какие проблемы мы решаем

Подготовка большого объема метизов

На крупных строительных объектах с объемом метизов от 10 тонн, их подготовка может стать настоящей головной болью.

Болтомойка имеет высокую производительность с минимальным количеством задействованного персонала

Консервационная смазка и загрязнения

Новый крепёж может поступать с заводской консервацией, маслом, загрязнениями и остатками упаковочных материалов.
Перед дальнейшими операциями крепёж необходимо привести в требуемое состояние.

Оборудование предназначено для организованной мойки и очистки крепежа

Ручной труд

— люди тратят время на непрофильную работу
— скорость зависит от количества рабочих
— качество обработки нестабильно
— подготовка разбивается между разными участками
— ПТО сложнее контролировать процесс

Болтомойка механизирует эту операцию

Перемещение по строительной площадке и с объекта на объект

Ограниченная мобильность стационарных решений приводит к дополнительным тратам на персонал и логистику а также к временным потерям

Оборудование позволяет сформировать отдельную технологическую зону.

Требования проекта, ТБ и нормативной документации

Из-за кустарной подготовки метизов к монтажу возникает ряд проблем, связанных с качеством, нарушениями правил пожарной, электробезопасности. Постоянные замечания от контролирующих органов.

Болтомойка спроектирована на основании требований нормативной документации, регламентирующей технологию подготовки метизов

Неучтенные потери

Зачастую, простые операции вроде расконсервации метизов кажутся малозатратными, но на деле такой казалось бы простой технологический процесс может стать значительной расходной статьей организации

Оборудование экономит средства и полностью окупается уже на третьем строительном объекте*

*Изучить расчет

Технологический процесс

Загрузка метизов в моющую ванну для кипячения (2) 10 мин*

• 1 корзина - 100 кг.

• корзин - 3 шт.

• Электротельфер 250 кг.

• оборудование по одной оси

Мойка (2) 15 мин*

• Кипячение в моющем растворе • Подача сжатого воздуха

Ополаскивание (3) 15 мин*

• окунание в промывочную ванну

Сушка (4) 10 мин*

• место сушки на рабочем столе

• решетчатый поддон

• специальный сливной лоток

Подготовка к монтажу (4) 120 мин*

• отбраковка метизов

• стол с бортами

• специальное устройство для прогонки резьбы (рама, гайковерт)

• смазка резьбы рабочим составом

• формирование болтокомплектов

складирование в ящики.

Передача подготовленных метизов на сборочный участок (6) 10 мин*

• Стеллаж для хранения готовых комплектов

* время зависит от скорости работы операторов, расчет ориентировочный, количество требуемых операторов - 2 чел.

Итого, для подготовки 300 кг метизов, требуется 3 часа, при круглосуточной загрузке можно подготавливать до 2400 кг метизов (минус время на замену воды, уборку, другие временные потери)

О продукте

Мы "упаковали" оборудование для расконсервации и очистки метизов в морской

20 футовый контейнер, применив при этом конвейерный метод компоновки для максимальной эффективности процесса. Контейнер можно погрузить на любой контейнеровоз и отправить на любой строительный объект

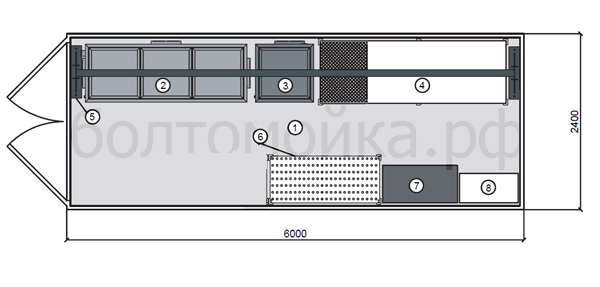

Чертеж (схема) мобильного поста для подготовки метизов
на базе контейнера 20 футов (6м)

1- Морской контейнер 6м с утеплением стен;

2 - ванна для кипячения 1м3 3 секции, 18кВт;

3 - ванна промывочная 0,3м3 1 секция, 6кВт;

4 - рабочий стол для сушки, смазки, прогонки и сборки болтокомплектов;

5 - Подъемный механизм;

6 - стеллаж для сушки и временного хранения болтов;

7 - письменный стол;

8 - шкаф для одежды и инвентаря

Оставьте заявку

Стоимость зависит от комплектации и условий поставки.
Рассчитаем стоимость оборудования под ваш объект и
направим коммерческое предложение на указанный Вами e-mail

Имя

Телефон

Ориентировочный объем крепежа

Срок начала работ

Адрес доставки

Комментарий

Нажимая на кнопку, вы соглашаетесь с условиями обработки персональных данных и политикой конфиденциальности

Преимущества

**Мобильный пост для подготовки метизов:**

✔ Высокая производительность благодаря вместительному баку 1м3 и одновременно трем корзинам для загрузки
✔ Минимум потерь из-за полной или частичной автоматизации процессов (загрузка/извлечение тельфером, ополаскивание, прогонка резьбы)
✔ Идеальная чистота каждой детали благодаря дополнительной подачи сжатого воздуха в бак
✔ Оборудование разработано с учетом требований нормативных документов
✔ Отвод для пара и общая вытяжная вентиляция выводят вредные пары щелочей из контейнера
✔ Соответствие электрооборудования требованиям электробезопасности
✔ Высокая транспортная мобильность
✔ Долговечность и надежность
✔ Возможность повторного применения на других объектах
✔ Заводское качество
✔ Экономия на зарплатах из-за малого числа персонала
✔ Возможность использовать контейнер как инструментальную мастерскую когда работы по подготовке метизов не ведутся

**Ручная очистка метизов:**

х Низкая производительность
х Временные потери, задержка монтажных бригад
х Низкое качество подготовки соединений
х Риск коррозии и разрушения конструкций
х Нарушение требований техники безопасности
х Ограниченная мобильность
х Временность и недолговечность оборудования
х «Кустарность» производства
х Потери на зарплатах
х Претензии со стороны органов строительного контроля

Экономика в цифрах:
50 тонн метизов

Мобильный пост подготовки "Болтомойка"

Производительность 100 кг/ч

Срок на 50 тонн ≈21 день

Персонал 2 человека в смену, 4 человека в 2 сменах

Человеко-часы 1 000

Затраты на персонал* ≈333 000 ₽

Проживание + питание ≈252 000 ₽

Стоимость оборудования 1 800 000 ₽

После объекта Работает дальше

Стационарный "кустарный" пост на объекте

Производительность 50 кг/ч
Срок на 50 тонн ≈42 дня
Персонал 4 человека в смену, 8 человек в 2 сменах
Человеко-часы 4 000
Затраты на персонал* ≈1333 000 ₽

Проживание + питание ≈1 008 000 ₽
Стоимость оборудования 400 000
После объекта Частично утилизируется

Скачать презентацию для руководителя

Где применяется
мобильный пост подготовки метизов

Наравне с крупной строительной техникой, болтомоечный комплекс может стать незаменимым при строительстве таких объектов как:

болтомойка для строительства мостов — Мосты, путепроводы, эстакады, транспортные развязки

Нефтеперерабатывающие заводы и терминалы

Где работала Болтомойка

Крупные объекты, где наше оборудование применялось при подготовке метизов

Западный скоростной диаметр (ЗСД), Санкт-Петербург

Северный дублер Кутузовского проспекта, Москва

Часто задаваемые вопросы

У нас небольшой объем крепежа, что нам потом делать с болтомойкой?

1. Так как контейнер утеплен и оборудован розетками, рабочим и письменным столами, стеллажом, освещением и пожарной сигнализацией, вытяжкой в то время, когда подготовка метизов не ведется, его можно использовать как:

- мастерскую;

- теплый или холодный склад для хранения инструмента, строительной химии, расходных материалов;

- лабораторию;

- сварочный пост

2. Мобильность позволяет любым транспортом перевезти контейнер на любой строительный объект.

3. Возможность перепродажи или сдачи болтомойки в аренду другим строительно-монтажным организациям.

Безопасность

Три самых опасных фактора при подготовке болтов:
- поражение электрическим током;
- вредные испарения щелочи и бензина;
- возгорание смазки на бензиновой основе.

Предусмотренные решения:
- устройства защитного отключения предусмотрены на каждый ТЭН, все оборудование и сам корпус контейнера заземлены на общей шине;
- каждая ванна имеет собственный отвод пара. Пары щелочи выводятся на улицу;
- общая вытяжка выводит опасные пары за пределы контейнера. Пожарная сигнализация реагирует на дым, есть огнетушитель.

Ремонтопригодность

В случае выхода из строя ТЭНов, их легко заменить непосредственно на объекте. Мы специально подобрали универсальный и самый распространенный посадочный размер для того, чтобы ТЭНы легко было найти в любом регионе.
Протечку ванн, в случае возникновения, легко устранить сваркой.
При проектировании мы намеренно избегали сложных технических решений, чтобы добиться максимальной простоты, надежности и ремонтопригодности в любых условиях и на любом объекте.

Где производится наше оборудование?

На сегодняшний день у нас три производственные площадки:
в Санкт-Петербурге, Алматы и в Павлодаре.

Можно ли приобрести ванны отдельно?

Да, мы можем произвести ванны и поставить их отдельно на любой объект заказчика.

Какие условия и сроки поставки?

Чаще всего, оборудование изготавливается и комплектуется с нуля, поэтому данный процесс может занимать от трёх недель.

Каким образом осуществляется доставка?

Так как оборудование помещено в морской контейнер, который входит в комплект поставки, мы можем осуществить доставку на любой объект в России и странах Центральной Азии, куда проложены автомобильные и железные дороги. Также доставка возможна морским транспортом.

Какой срок службы болтомоечного комплекса и гарантия?

Самый уязвимый узел комплекса - ванны, а точнее греющие элементы, являющиеся расходным материалом, которые выходят из строя, как правило, не чаще раза в полгода. Гарантийный срок службы баков без протечки - 1 год. Остальное оборудование - освещение и электроприборы покрыты гарантией производителя, на что прилагаются все необходимые документы.

Что входит в комплект поставки?

В комплект поставки, кроме перечисленных узлов, представленных на общей схеме входят:
- противопожарная сигнализация;
- компрессор;
- аптечка;
- паспорт - инструкция по эксплуатации

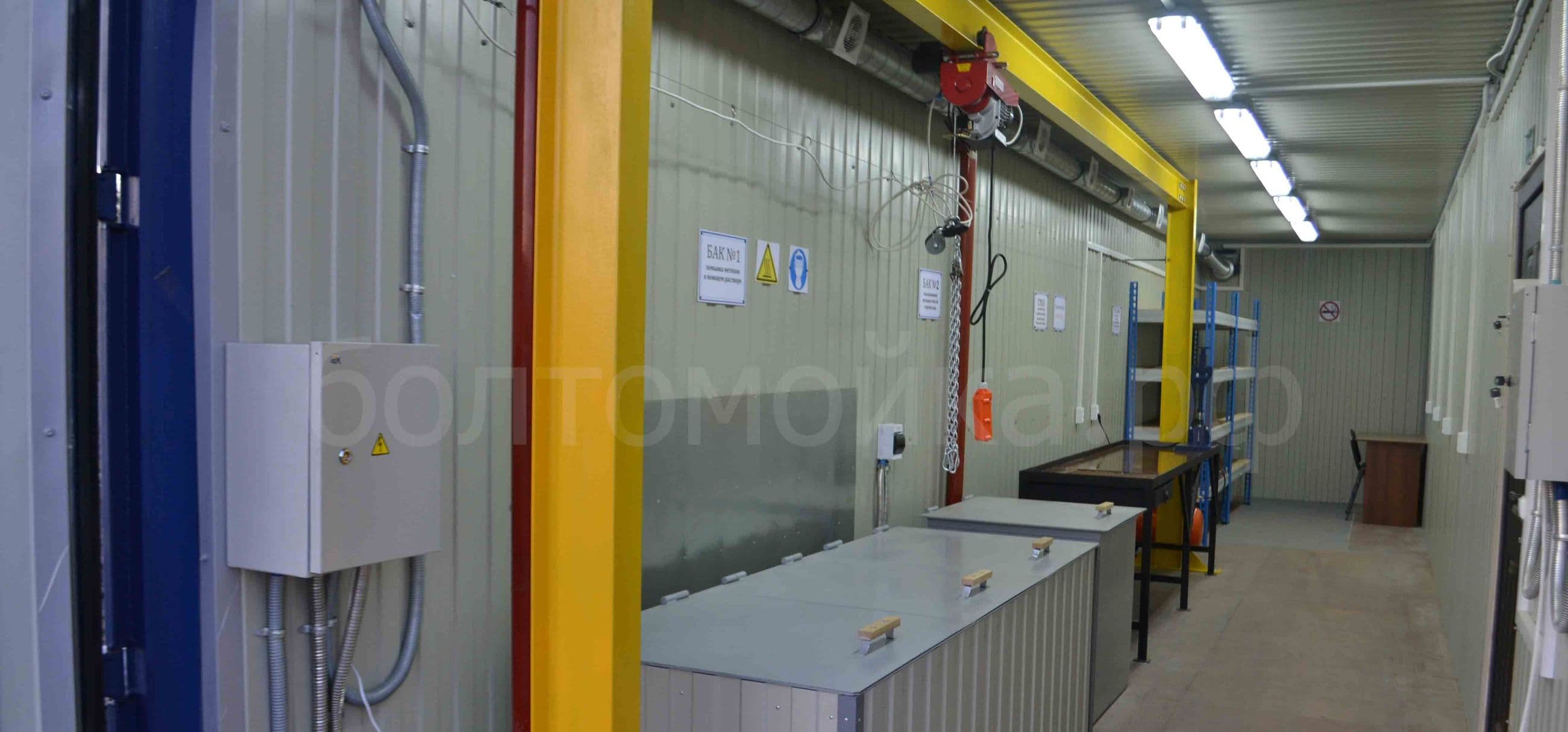

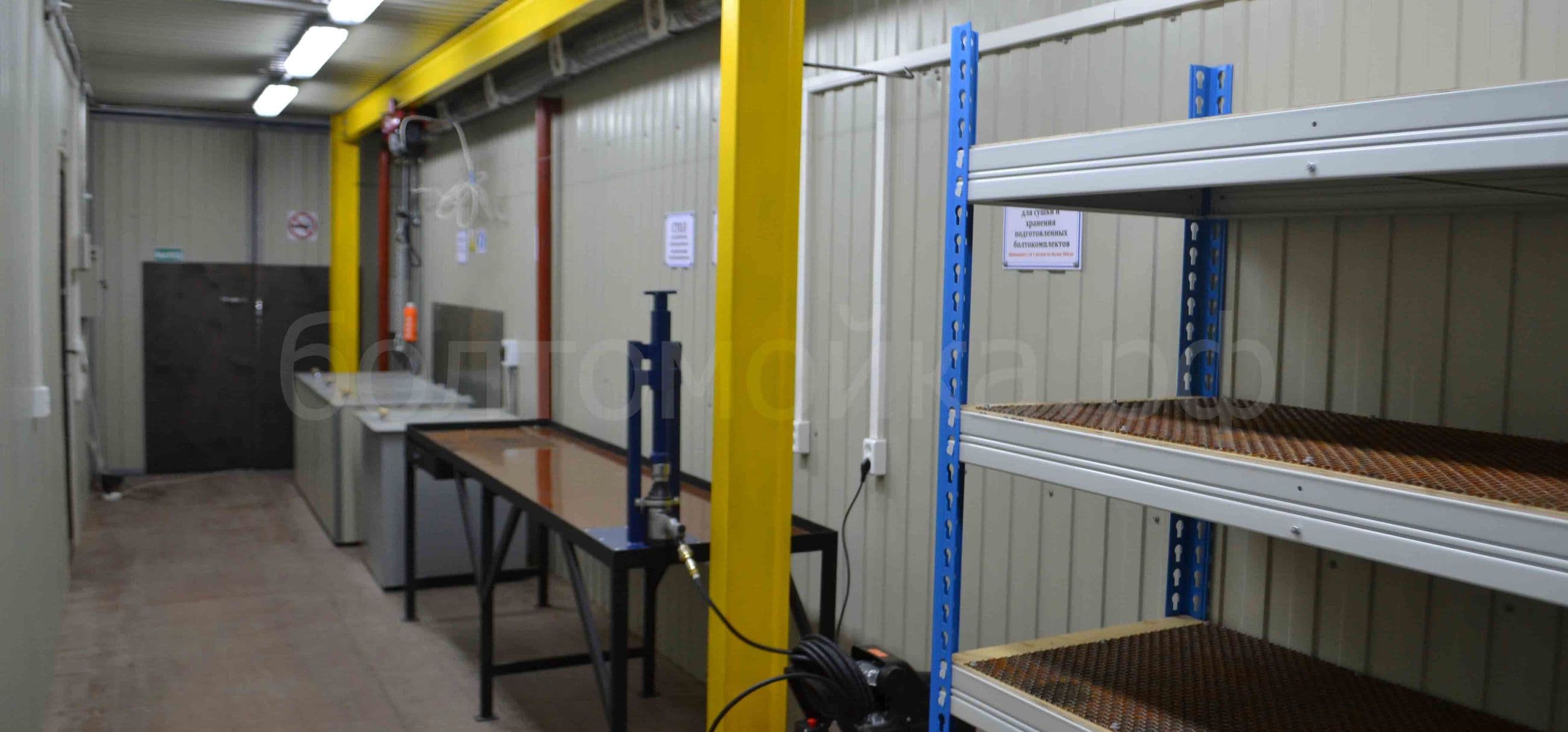

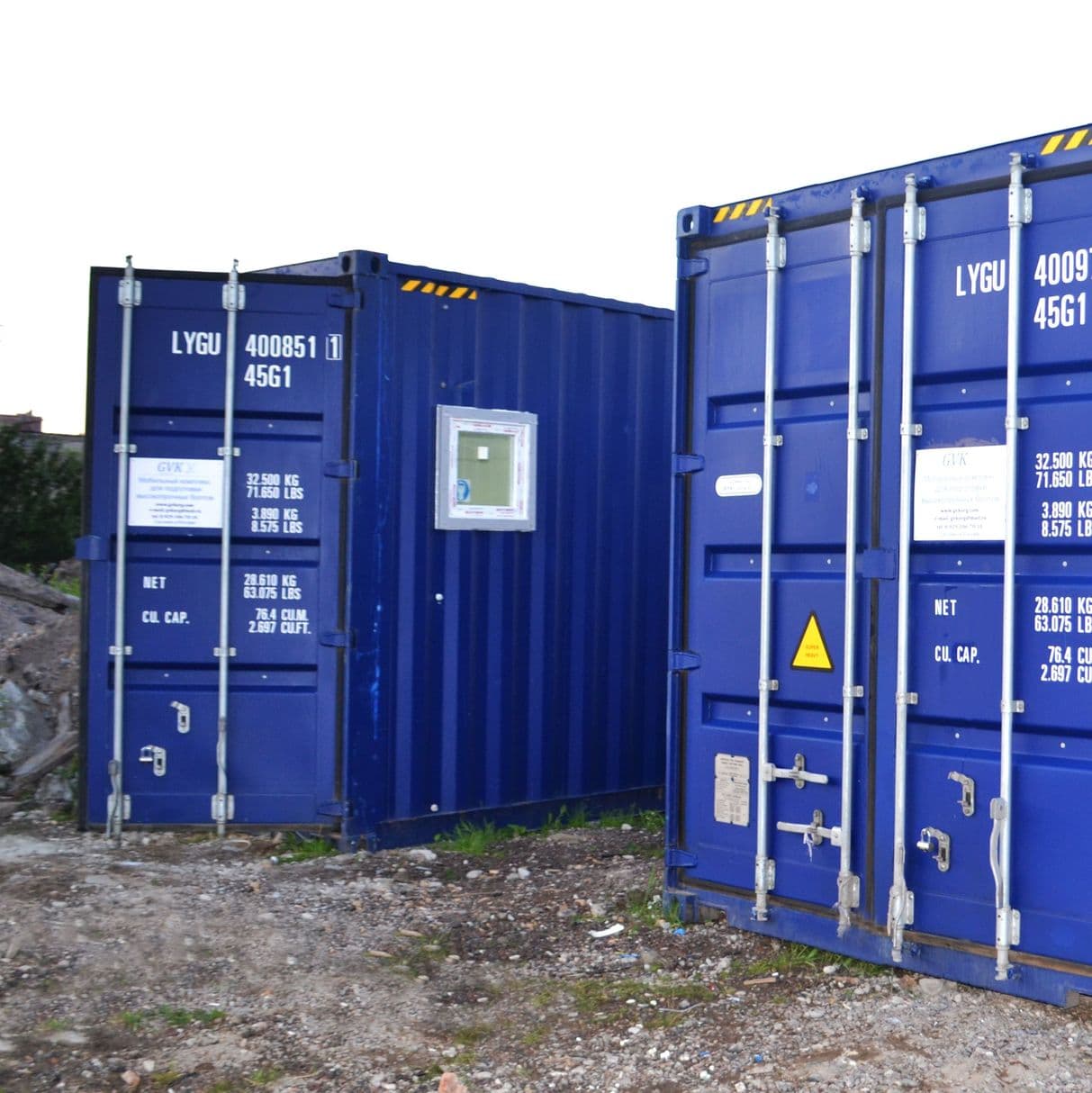

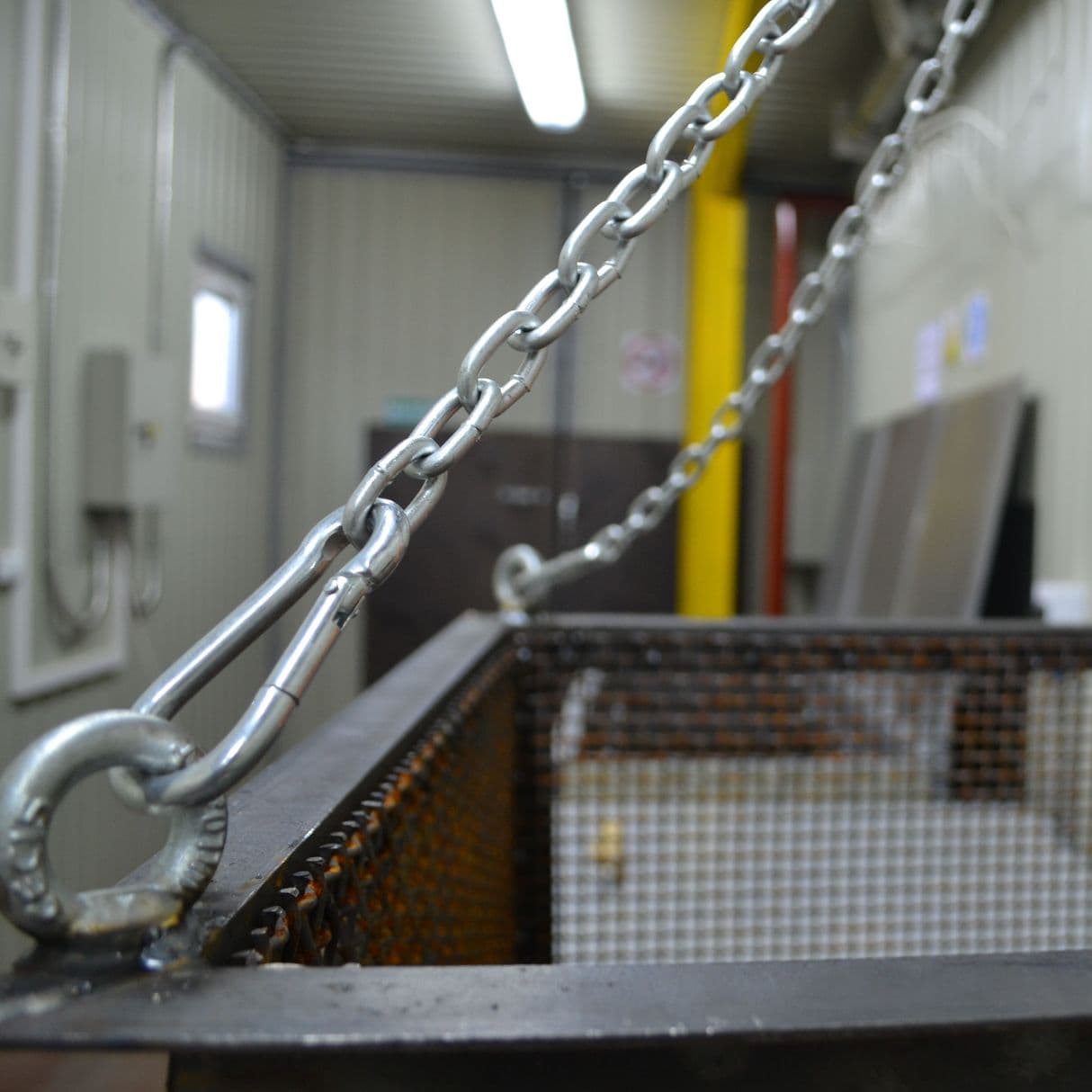

Галерея

Характеристики Болтомойки

Тип контейнера

20 футов

Транспортные размеры (ДхШхВ),м

6,06х2,44х2,60

Производительность

100 кг/час*

Температура нагрева воды, °C

80-100

Суммарная мощность

26 кВт

Система подачи воздуха

есть

Г/п кран-балки

500 кг

Отвод пара из баков

есть

Количество ванн

Нормативная база

Российская Федерация

Технология предмонтажной подготовки высокопрочных болтов, гаек и шайб в Российской Федерации регламентируется ГОСТ Р 70132-2022 и СТО НОСТРОЙ 2.10.76-2012. Документы устанавливают требования к расконсервации (кипячение), очистке, прогонке резьбы и нанесению смазки/покрытия для обеспечения стабильного коэффициента закручивания и качества болтовых соединений металлических конструкций.

ЧИТАТЬ

Республика Казахстан

В Казахстане монтажные соединения на высокопрочных болтах регулируются СП РК 5.03-107-2013. Для технологической подготовки высокопрочного крепежа в проектной документации применяются требования ОСТ 36-72-82, предусматривающие расконсервацию и очистку болтов, гаек и шайб, в том числе обработку в кипящей воде с использованием решетчатой тары.

ЧИТАТЬ

Республика Узбекистан

В Республике Узбекистан требования к высокопрочным болтовым соединениям металлических конструкций установлены ШНК 2.03.05-13 «Стальные конструкции. Нормы проектирования». Для фрикционных и фланцевых соединений предусматривается применение высокопрочных болтов по ГОСТ 22356, с конструкцией и размерами по ГОСТ 22353, а также гаек и шайб по ГОСТ 22354 и ГОСТ 22355. Для мостовых сооружений применяется ШНК 3.06.04-14 «Мосты и трубы».

Республика Таджикистан

В Республике Таджикистан требования к мостовым и стальным конструкциям регулируются СНиП РТ 32-04-2023 «Мосты и трубы» и ГНиП РТ 52-04-2012 «Стальные конструкции». В действующей нормативной базе также используются межгосударственные стандарты на стальные конструкции и высокопрочный крепёж. СНиП РТ 32-04-2023 официально утверждён и введён в действие в 2024 году.

Туркменистан

В Туркменистане требования к мостовым сооружениям установлены СНТ 2.05.03-16 «Мосты и трубы». Для проектирования и эксплуатации мостов также применяется нормативная база по фрикционно-подвижным соединениям на высокопрочных болтах. В официальной инструкции по сейсмостойкости мостов Туркменистана прямо используется понятие «фрикционно-подвижные соединения на высокопрочных болтах».

Кыргызская Республика

В Кыргызской Республике требования к применению высокопрочных болтов установлены СН КР 53-01:2024 «Стальные конструкции. Нормы проектирования» и СП КР 32-102:2024 «Мосты и трубы». Нормы предусматривают применение высокопрочных болтов в стальных конструкциях и мостах и ссылаются на требования ГОСТ к болтам, гайкам и шайбам. Для высокопрочных соединений применяются болты класса прочности не ниже 10.9.
